Des kheys qui s'y connaissent en dessin industriel ?

Je cherche un khey dessinateur pour fabriquer des plans pour mon épée, j'ai une idée précise de ce que je souhaite, mais mes talents de dessinateur étant relativement mauvais, je souhaiterais trouver un mentor

J'ai vu certains topics intéressants pour apprendre le dessin ou pour dessiner avec une IA, mais ma requête est un peu trop spécifique, car il s'agit là de faire des plans sous diverses perspectives

Merci d'avance au clé qui se dévouera

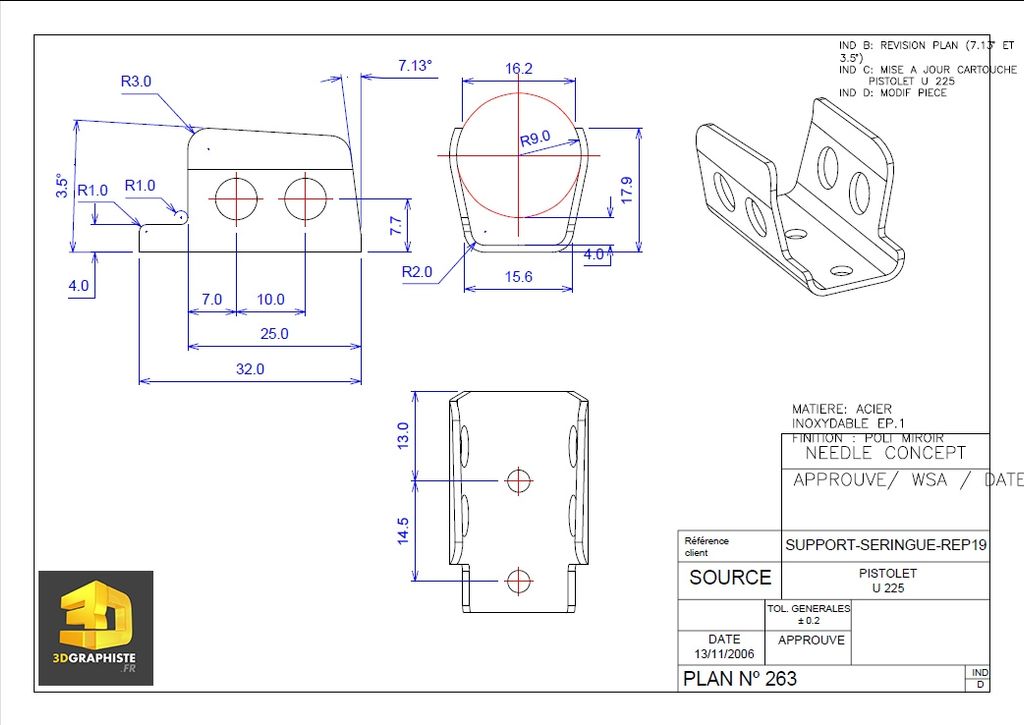

Tu veux une cartouche ?

C'est trop bien

C'est pour m'inspirer par rapport au plan de mon épée, pour réaliser un schéma

Faire une cartouche suppose que l'on a déjà un modèle (ou qu'on le connaît).

Tu as le modèle 3d ? Ou juste des desseins ?

Je n'ai rien de tout cela

Mais finalement ça sera plutôt un truc en 2d mais vu sous plusieurs angles

Oui

Ok... mais on peut faire faire le dessein à ta place vu que l'on ne sait pas ce que tu veux faire. Et je parle bien de dessein au crayon papier ou paint de niveau cm2 pas de cartouche ou modèle 3D encore.
A moins que tu veuilles que l'on t'invente une épée.

Disons qu'après réflexion, je préfère la faire moi-même pour améliorer mes compétences en dessin

Du coup le topax sert plus vraiment

Tu as l'air déçu clé

T'inquiète pas, si jamais il y a besoin de faire un modèle 3D je te filerai les dessins

un* cartouche

Tu veux savoir quoi ? Les règles et normes ?

Les deux peuvent servir, balance

Le truc c'est qu'il y en a tellement
Pour une mise en plan du connais déjà où placer tes vue selon leur orientation, et comment savoir de quel face tes cote doivent partir ?

Pour les Onchois ça peut servir :oui

Alors pour placer tes vue, en France et partout ailleurs (sauf au USA, faut bien qu'ils fassent différents des autres ) il faut imaginer notre pièce en 3D et imaginer sa place si on la bougeait nous même pour voir la face qui nous intéresse.
Par exemple si veut voir la face de droite d'un objet, cette vue va être placée
Exemple :

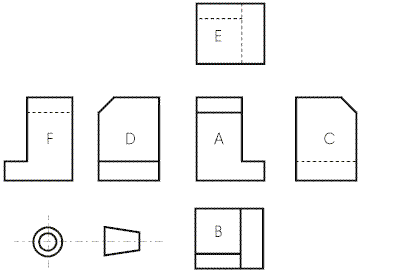

Pour passer de la vue A à la vue D dans cet exemple, il faut imaginer que l'on a fait "rouler" la pièce vers la gauche, et pour la vue A à E vers le haut (les pointillés représentent les arrêtes non visibles)
Maintenant que vous avez vos vues il faut les coter, commencez par vos cotes hors tout (hauteur, largeur et épaisseur général). Ensuite il va falloir définir vos faces de références, faces qui vont être le départ de toutes vos cotes. Les faces de références sont vos faces "importantes", c'est donc à vous de les définir selon l'utilisation de votre pièce.
Pour reprendre l'exemple d'au dessus, si on imagine que la pièce est posée et fixée à une autre pièce par la face inférieure de la vue A, on partira probablement de cette arrête pour la cotation dans cette axe. En gros c'est ça, même si il y a plein de subtilité mais si vous avez compris ça, normalement vous allez vous en sortir

Voilà qui va me servir pour l'épée finalement, mercionche

On dit un cartouche clé, à moins que tu veuilles lui tirer dessus.

Tu vas le faire sur papier ou en CAO ?
