Ceci est un recyclage quasiment complet d'un post que j'avais rédigé en réponse à quelqu'un suite à la sortie de l'AN-94 sur MW2019. Je l'ai relu et modifié un peu avant de le reposter, car des gens trouvaient que ça restait intéressant... http://image.noelshack.com[...]ara-chizuru-attentive.png
Afin d'augmenter les probabilités de toucher une cible pour un soldat moyen, il y a eu plusieurs programmes en Russie mais il y a peu d'informations, car c'est encore classé. Si ça ne l'est pas, c'est juste entièrement en russe donc ça devient plus compliqué pour le desco lambda qui ne parle pas le russe.

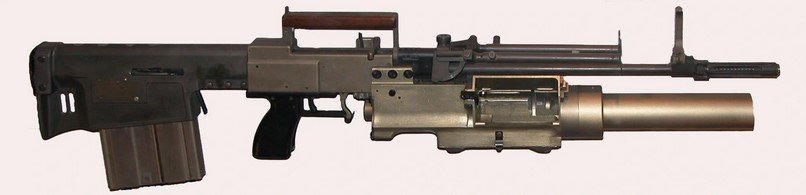

Il faut savoir qu'il y a toujours eu une obsession pour essayer d'augmenté la capacité des soldats à toucher sa cible. Et il faut l'avouer, certains étaient assez farfelues. Comme le projet SPIW :
https://image.noelshack.com[...]588393-3677-noelpush.jpeg
Qui n'a mené nul part avec ses munitions fléchettes, Triplex de 3 ogives dans une même cartouche etc.
Les allemands ont développé le H&K G11 utilisant des munitions sans étui solide. La nitrocellulose combinée à de la HMX et tout un mécanisme digne d'un travail d'horloger (l'adoption de l'arme qui était approuvée peu avant la chute du mur de Berlin par la RFA a conclu à posteriori que s'équiper avec ce fusil serait revenu limite plus cher que le coût de la réunification) : https://image.noelshack.com[...]588678-8122-noelpush.jpeg
Les russes ont décidé de rester sur des munitions conventionnelles et d'essayer de creuser une méthode alternative. Nikonov a décidé alors de travailler sur un mécanisme à poulie. D'ailleurs ça permettait de faire des économies monstre sur la logistique. Intégrer une nouvelle arme était déjà assez compliqué comme ça. Une nouvelle munition était hors de question, surtout que l'AK-74 était avec son excellente munition de 5.45x39mm était une introduction encore assez récente.

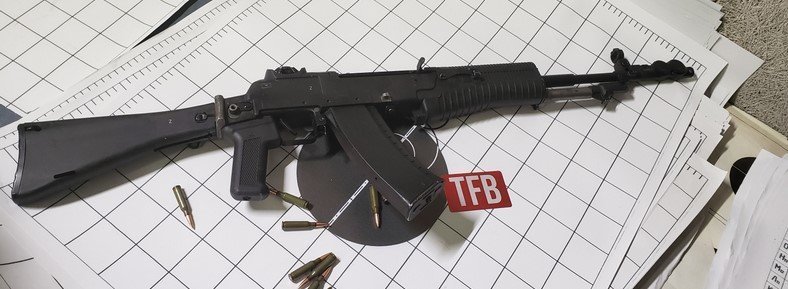

Déjà sur l'AN-94, pour illustrer le plus simplement possible, ce qu'on voit du fusil au milieu ayant un certain volume (donc tout ce qui est noir, excepté le canon) n'est qu'une coque abritant un dispositif de mise à feu interne (en anglais c'est Internal Firing Unit) qui prend en compte la culasse et son transporteur, le canon, la chambre etc.
https://image.noelshack.com[...]588817-0564-noelpush.jpeg
https://image.noelshack.com[...]588839-7338-noelpush.jpeg

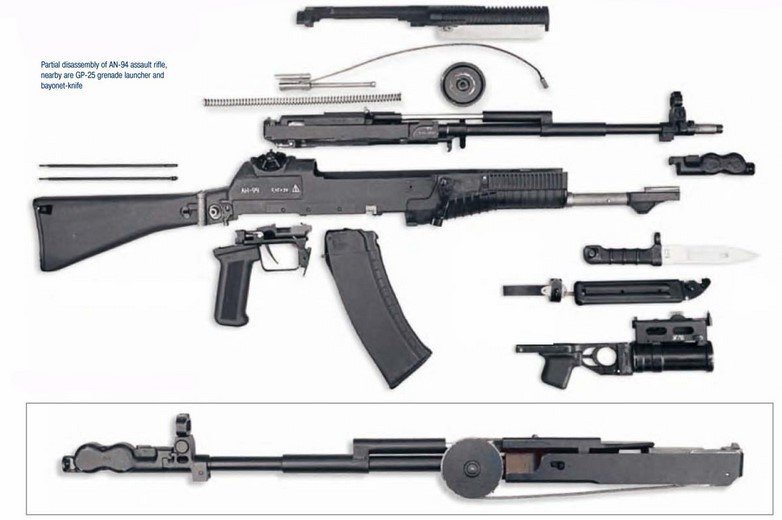

Le vrai coeur de l'arme se situe dans l'encadré :
https://image.noelshack.com[...]588875-5086-noelpush.jpeg
Grâce à World of Guns, je peux illustrer plus simplement son fonctionnement.
https://image.noelshack.com[...]589159-8551-noelpush.jpeg

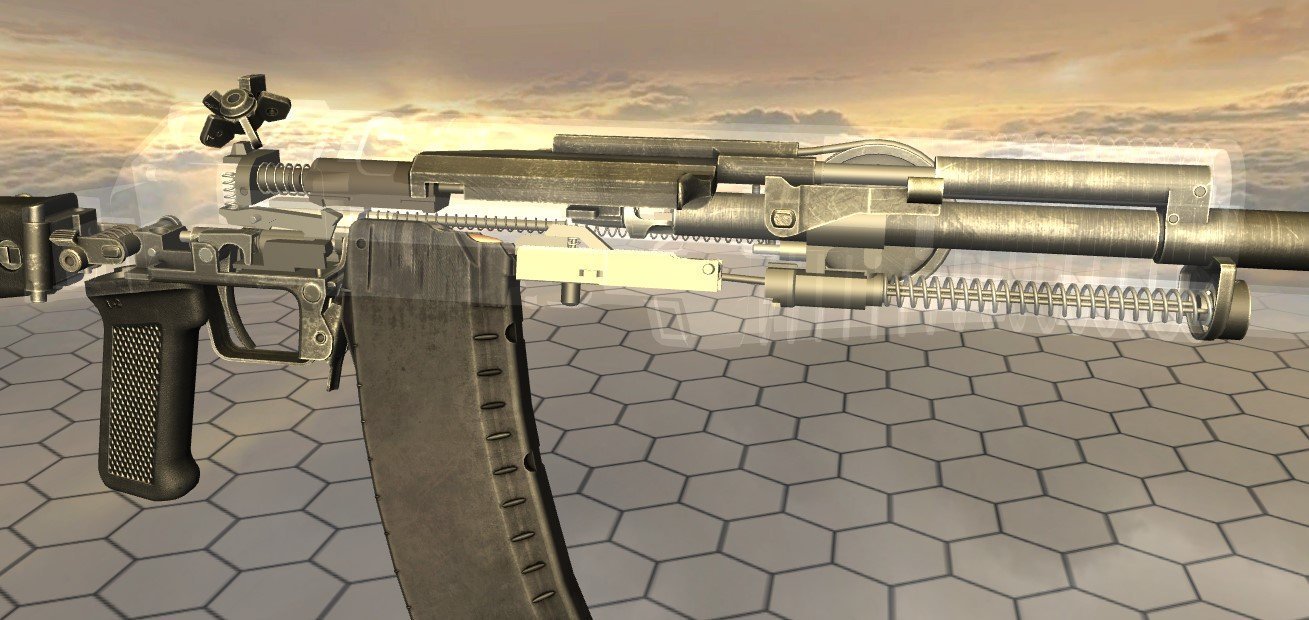

Ceci est un aperçu en transparent du mécanisme afin de moins s'y perdre. Il faut noter que la mise à feu se fait par un marteau linéaire. Presser la détente va faire lâcher un marteau cylindrique monté sur ressort qui va aller taper sur le percuteur allant alors déformer l'amorce afin de provoquer la mise à feu. L'arme assez commune qui utilise ce mécanisme dans le bloc de l'Est est le vz.58 tchèque.
La pièce de couleur argentée devant le chargeur est une zone temporaire où viendra "patienter" la deuxième cartouche.
https://image.noelshack.com[...]589350-9440-noelpush.jpeg
En effet, après le tir les gaz vont pousser sur un piston (bon je ne vais pas expliquer le fonctionnement d'une arme à réarmement par piston à course longue, c'est juste le fonctionnement d'une AK basique) pour faire reculer le transporteur et à la même occasion déverrouiller la culasse qui était alors maintenu solidement ancré dans le tonnerre (composant intégral à l'IFU).
Sauf qu'à la différence d'une AK classique, c'est que non seulement le transporteur va reculer (avec la culasse) mais aussi l'IFU mais à deux vitesses différentes. Une manière d'illustrer est que c'est comme une arme à court recul du canon, sauf que ce n'est pas que le canon mais tout l'IFU qui recule. Je dis court recul car la distance parcourue reste inférieure à la longueur d'une cartouche. En réalité sans la poulie, on aurait dû utiliser le long recul du canon comme sur le Browning Auto 5, CSRG 1915 etc. mais la cadence de tir n'aurait pas été au rendez-vous.
En effet, l'arme combine deux mécanisme, l'emprunt des gaz ET le recul. Le transporteur possède un ressort indépendant à l'IFU (l'IFU doit aussi revenir dans sa position initiale, raison pour laquelle on voit le canon de l'AN-94 bouger en arrière sur les vidéos ou danses JV par exemple avant de repartir devant).

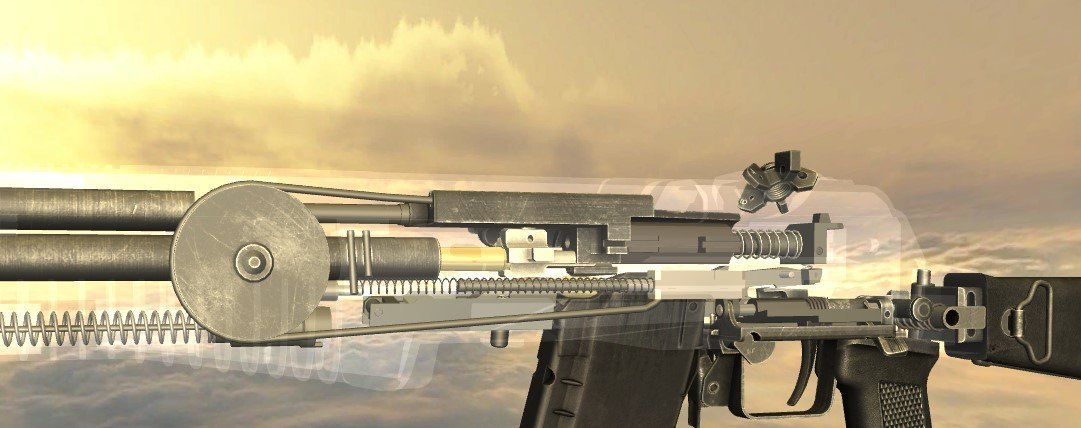

Le transporteur possède plus de vélocité, car il est propulsé directement par les gaz émis lors de la combustion. Le système par recul quand a lui est plus "lent". Faisant alors qu'il est possible pour le transporteur d'actionner une poulie quand l'intégralité du mécanisme est en mouvement vers le tireur.
https://image.noelshack.com[...]589598-9933-noelpush.jpeg

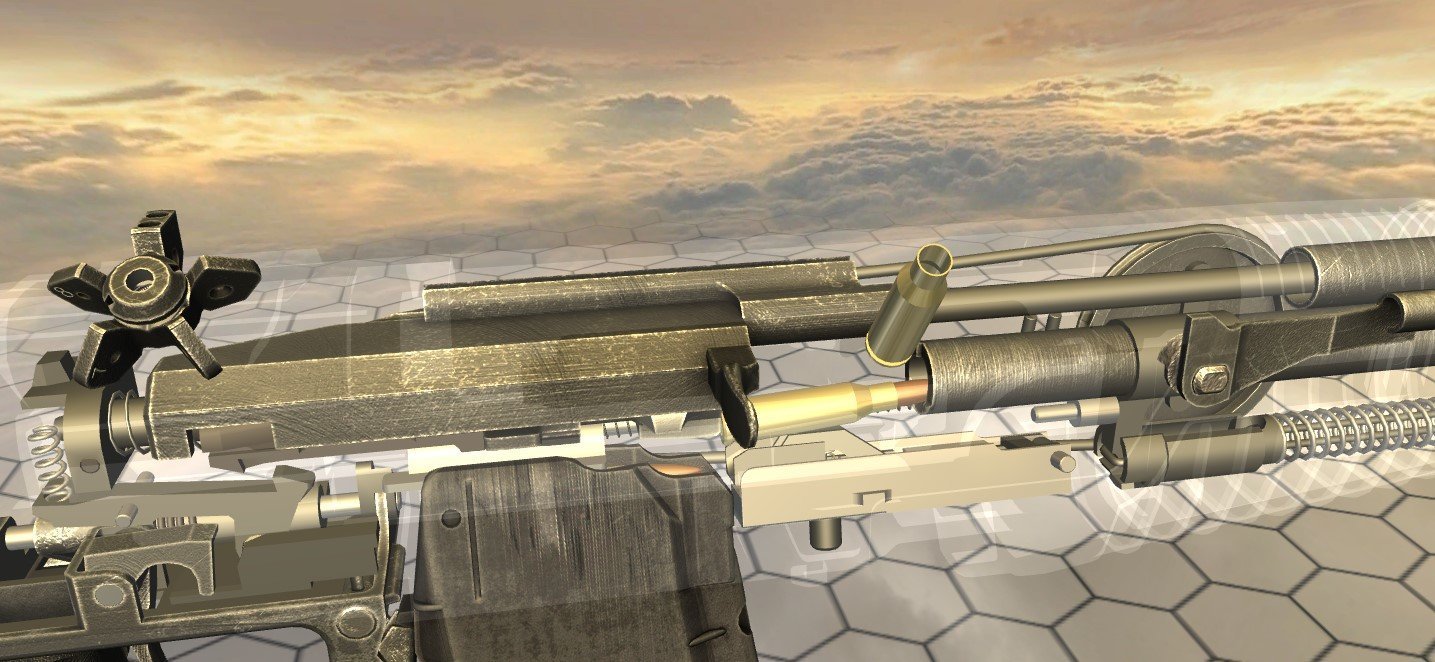

Le transporteur est connecté à un pousseur par le poulie permettant d'extraire la cartouche suivante du chargeur. Cette cartouche en question va être alors positionnée sur la zone temporaire. https://image.noelshack.com[...]589682-3435-noelpush.jpeg

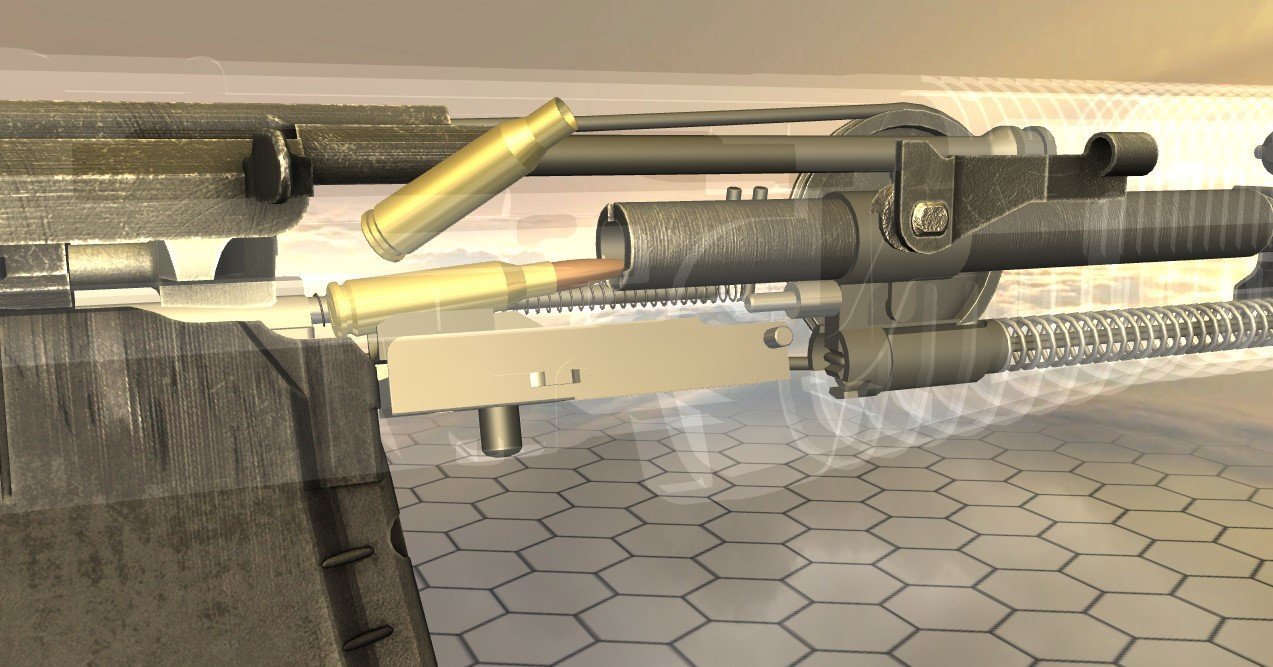

À ce moment là, le transporteur étant monté sur un ressort indépendant, va profiter du moment où l'IFU recule jusqu'à atteindre le niveau de la zone temporaire et que la chambre (le canon, la chambre et l'IFU sont solidaires ensemble) soit au niveau de la cartouche pour se refermer en actionnant une petite planchette élavatrice.
https://image.noelshack.com[...]590115-3476-noelpush.jpeg
La culasse va alors chambrer, se verrouiller et le marteau va taper le percuteur immédiatement après. À ce moment, l'IFU est encore en train de reculer vers le tireur.
L'ensemble de ce procédé a lieu à très haute vitesse bien entendu. Au final, le tireur n'aura ressenti qu'un gros recul, qui est l'ensemble des deux reculs combinés.
En mode rafale libre, ce procédé est répété à la première pression de la détente. Mais afin de rendre l'arme contrôlable, un téton monté sur ressort sort du rail et active un séparateur spécial qui maintient par la suite le marteau en arrière après chaque tir, évitant alors la mise à feu lorsque l'IFU bouge. Lorsque l'IFU arrive en butée, cela va provoquer le lâcher du marteau si la détente est toujours maintenue. On atteint alors une cadence de tir bien plus contrôlable et sous la barre des 700 coups par minutes en excluant les deux premiers coups.
Le téton suivant un "rail" une fois engagée automatiquement après les deux premiers coups, l'arme ne peut plus du tout tirer en mode combinée.
Il faut noter que ce mécanisme d'une manière globale est extrêmement complexe à mettre en place. Il faut un calibrage minutieux. Changer la longueur du canon pourrait facilement tous désynchroniser, de même que le type de munitions. C'est aussi très couteux, et il est souvent jugé que l'AEK-971 avec son système de compensation de recul dynamique avec une masse mobile se déplaçant dans le sens opposé de celle du transporteur avec un simple pignon est à la fois plus efficace, plus fiable et moins cher. Mais le refus de l'adopter vient des difficultés avec l'utilisation de lance-grenades GP-30, car le mécanisme ne supportait pas le recul. http://image.noelshack.com[...]ara-chizuru-attentive.png
Afin d'augmenter les probabilités de toucher une cible pour un soldat moyen, il y a eu plusieurs programmes en Russie mais il y a peu d'informations, car c'est encore classé. Si ça ne l'est pas, c'est juste entièrement en russe donc ça devient plus compliqué pour le desco lambda qui ne parle pas le russe.
Il faut savoir qu'il y a toujours eu une obsession pour essayer d'augmenté la capacité des soldats à toucher sa cible. Et il faut l'avouer, certains étaient assez farfelues. Comme le projet SPIW :
https://image.noelshack.com[...]588393-3677-noelpush.jpeg
Qui n'a mené nul part avec ses munitions fléchettes, Triplex de 3 ogives dans une même cartouche etc.

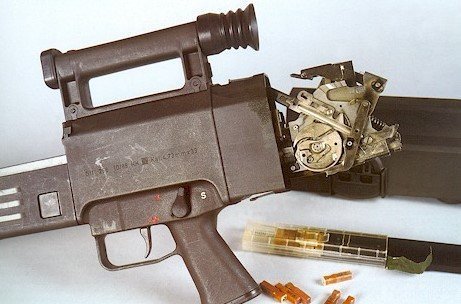

Les allemands ont développé le H&K G11 utilisant des munitions sans étui solide. La nitrocellulose combinée à de la HMX et tout un mécanisme digne d'un travail d'horloger (l'adoption de l'arme qui était approuvée peu avant la chute du mur de Berlin par la RFA a conclu à posteriori que s'équiper avec ce fusil serait revenu limite plus cher que le coût de la réunification) :
https://image.noelshack.com[...]588678-8122-noelpush.jpeg
Les russes ont décidé de rester sur des munitions conventionnelles et d'essayer de creuser une méthode alternative. Nikonov a décidé alors de travailler sur un mécanisme à poulie. D'ailleurs ça permettait de faire des économies monstre sur la logistique. Intégrer une nouvelle arme était déjà assez compliqué comme ça. Une nouvelle munition était hors de question, surtout que l'AK-74 était avec son excellente munition de 5.45x39mm était une introduction encore assez récente.
Déjà sur l'AN-94, pour illustrer le plus simplement possible, ce qu'on voit du fusil au milieu ayant un certain volume (donc tout ce qui est noir, excepté le canon) n'est qu'une coque abritant un dispositif de mise à feu interne (en anglais c'est Internal Firing Unit) qui prend en compte la culasse et son transporteur, le canon, la chambre etc.
https://image.noelshack.com[...]588817-0564-noelpush.jpeg
https://image.noelshack.com[...]588839-7338-noelpush.jpeg
Le vrai coeur de l'arme se situe dans l'encadré :
https://image.noelshack.com[...]588875-5086-noelpush.jpeg
Grâce à World of Guns, je peux illustrer plus simplement son fonctionnement.
https://image.noelshack.com[...]589159-8551-noelpush.jpeg
Ceci est un aperçu en transparent du mécanisme afin de moins s'y perdre. Il faut noter que la mise à feu se fait par un marteau linéaire. Presser la détente va faire lâcher un marteau cylindrique monté sur ressort qui va aller taper sur le percuteur allant alors déformer l'amorce afin de provoquer la mise à feu. L'arme assez commune qui utilise ce mécanisme dans le bloc de l'Est est le vz.58 tchèque.
La pièce de couleur argentée devant le chargeur est une zone temporaire où viendra "patienter" la deuxième cartouche.
https://image.noelshack.com[...]589350-9440-noelpush.jpeg
En effet, après le tir les gaz vont pousser sur un piston (bon je ne vais pas expliquer le fonctionnement d'une arme à réarmement par piston à course longue, c'est juste le fonctionnement d'une AK basique) pour faire reculer le transporteur et à la même occasion déverrouiller la culasse qui était alors maintenu solidement ancré dans le tonnerre (composant intégral à l'IFU).
Sauf qu'à la différence d'une AK classique, c'est que non seulement le transporteur va reculer (avec la culasse) mais aussi l'IFU mais à deux vitesses différentes. Une manière d'illustrer est que c'est comme une arme à court recul du canon, sauf que ce n'est pas que le canon mais tout l'IFU qui recule. Je dis court recul car la distance parcourue reste inférieure à la longueur d'une cartouche. En réalité sans la poulie, on aurait dû utiliser le long recul du canon comme sur le Browning Auto 5, CSRG 1915 etc. mais la cadence de tir n'aurait pas été au rendez-vous.
En effet, l'arme combine deux mécanisme, l'emprunt des gaz ET le recul. Le transporteur possède un ressort indépendant à l'IFU (l'IFU doit aussi revenir dans sa position initiale, raison pour laquelle on voit le canon de l'AN-94 bouger en arrière sur les vidéos ou danses JV par exemple avant de repartir devant).
Le transporteur possède plus de vélocité, car il est propulsé directement par les gaz émis lors de la combustion. Le système par recul quand a lui est plus "lent". Faisant alors qu'il est possible pour le transporteur d'actionner une poulie quand l'intégralité du mécanisme est en mouvement vers le tireur.
https://image.noelshack.com[...]589598-9933-noelpush.jpeg
Le transporteur est connecté à un pousseur par le poulie permettant d'extraire la cartouche suivante du chargeur. Cette cartouche en question va être alors positionnée sur la zone temporaire.
https://image.noelshack.com[...]589682-3435-noelpush.jpeg
À ce moment là, le transporteur étant monté sur un ressort indépendant, va profiter du moment où l'IFU recule jusqu'à atteindre le niveau de la zone temporaire et que la chambre (le canon, la chambre et l'IFU sont solidaires ensemble) soit au niveau de la cartouche pour se refermer en actionnant une petite planchette élavatrice.
https://image.noelshack.com[...]590115-3476-noelpush.jpeg
La culasse va alors chambrer, se verrouiller et le marteau va taper le percuteur immédiatement après. À ce moment, l'IFU est encore en train de reculer vers le tireur.
L'ensemble de ce procédé a lieu à très haute vitesse bien entendu. Au final, le tireur n'aura ressenti qu'un gros recul, qui est l'ensemble des deux reculs combinés.
En mode rafale libre, ce procédé est répété à la première pression de la détente. Mais afin de rendre l'arme contrôlable, un téton monté sur ressort sort du rail et active un séparateur spécial qui maintient par la suite le marteau en arrière après chaque tir, évitant alors la mise à feu lorsque l'IFU bouge. Lorsque l'IFU arrive en butée, cela va provoquer le lâcher du marteau si la détente est toujours maintenue. On atteint alors une cadence de tir bien plus contrôlable et sous la barre des 700 coups par minutes en excluant les deux premiers coups.
Le téton suivant un "rail" une fois engagée automatiquement après les deux premiers coups, l'arme ne peut plus du tout tirer en mode combinée.
Il faut noter que ce mécanisme d'une manière globale est extrêmement complexe à mettre en place. Il faut un calibrage minutieux. Changer la longueur du canon pourrait facilement tous désynchroniser, de même que le type de munitions. C'est aussi très couteux, et il est souvent jugé que l'AEK-971 avec son système de compensation de recul dynamique avec une masse mobile se déplaçant dans le sens opposé de celle du transporteur avec un simple pignon est à la fois plus efficace, plus fiable et moins cher. Mais le refus de l'adopter vient des difficultés avec l'utilisation de lance-grenades GP-30, car le mécanisme ne supportait pas le recul. http://image.noelshack.com[...]ara-chizuru-attentive.png
